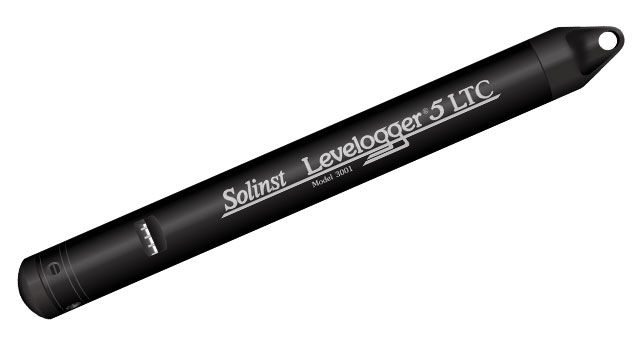

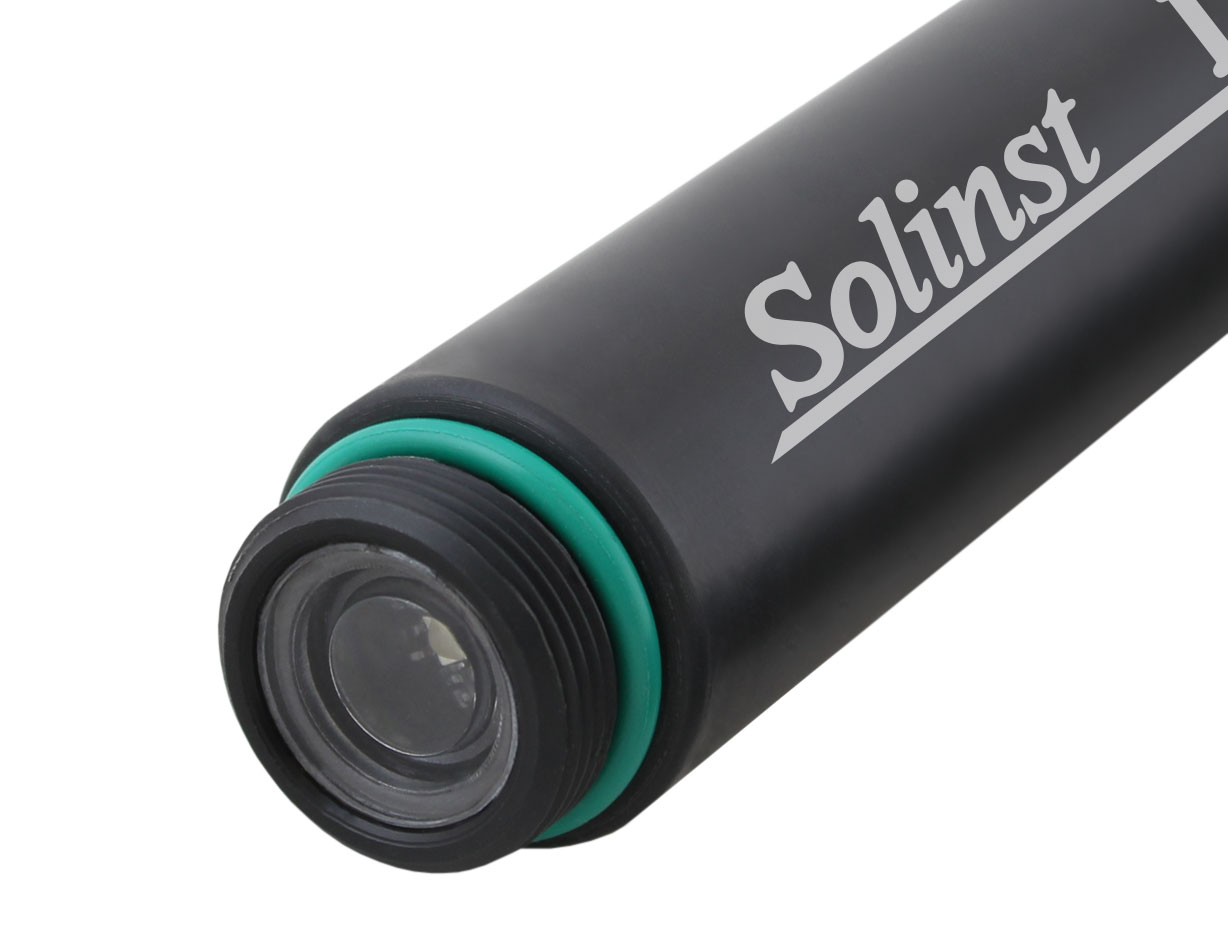

Solinst 3001 Levelogger 5 LTC

Prodotto Solinst

Parametri rilevati:

Profondità di impiego:

Fino a 200 metri

Fondo Scala disponibili:

Precisione:

Pressione:

± 0.05% FS

Temperatura:

± 0.05° C

Conducibilità:

± 1%(1)

Caratteristiche:

Il Levelogger 5 LTC è una sonda in grado di monitorare Livello, Temperatura e Conducibilità in acque sotterranee o superficiali con una precisione molto elevata.

Il Levelogger 5 LTC è molto compatto, realizzato in acciaio inox con rivestimento polimerico applicato a caldo a elevata resistenza alla corrosione. In soli 22 mm di diametro x 208 mm di lunghezza, racchiude un trasduttore di pressione in Hastelloy ad elevata sensibilità con una precisione dello 0,05% FS, un sensore di temperatura, un sensore di conduttività con 4 elettrodi in platino, una batteria al litio della durata di 8 anni e di un datalogger capace di memorizzare fino a 100,000 set completi di dati.

Il sensore di conducibilità del Levelogger 5 LTC ha un range di lettura che va da 0 a 100,000 μS/cm, è molto semplice da calibrare anche in campo, ha una gestione e una manutenzione minima che si limita a normali interventi di pulizia. È uno strumento ideale per attività di monitoraggio anche a lungo termine, che garantisce elevata precisione e stabilità.

Applicazioni:

  • Studi sulla salinità e sulle intrusioni saline
  • Monitoraggio delle acque di scioglimento
  • Caratterizzazione degli acquiferi
  • Monitoraggio del plume nelle attività di bonifica
  • Gestione delle acque sotterranee e dei percolati (discariche).
  • Monitoraggio del deflusso delle acque a uso agricolo
  • Monitoraggio dell'intrusione del sale antineve
  • Monitoraggio delle zone umide (paludi) e delle acque piovane.
  • Misurazioni del livello nelle cisterne e delle riserve idriche.
  • Test di tracciamento
  • Monitoraggio a lungo termine nei pozzi, raccolte di acque superficiali (laghi e bacini adiacenti alle coste), anche in ambiente salmastro.

Dimensioni:

  • Diametro: 22 mm
  • Lunghezza: 208 mm
  • Peso 197 g
Il monitoraggio della conducibilità è importante negli studi sulle intrusioni saline:

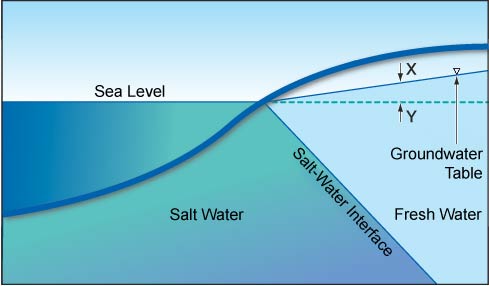

Salt-water interface in an unconfined coastal aquifer according to the Ghyben-Herzberg relation.

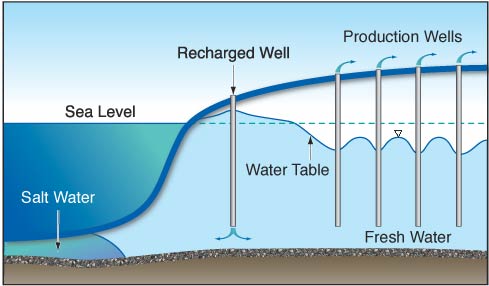

Deep recharge well creates groundwater ridge.

Specifiche Tecniche:

Sensore di Livello:
Silicone Piezoresistivo con Sensore Hastelloy
Range:
5, 10, 20, 30, 100, e 200 m
Precisione:
± 0,05% FS
Risoluzione:
da 0,001% FS a 0,0006% FS0.001% FS to 0.0006% FS
Unità di Misura:
m, cm, ft., psi, kPa, bar, ºC. ºF
Normalizazione:
Compensazione Automatica Temperatura
Temp. Comp. Range:
da 0º a 50ºC
Sensore Temperatura:
In Platino - Resistance Temperature Detector (RTD)
Precisione
± 0,05ºC
Risoluzione:
0,003ºC

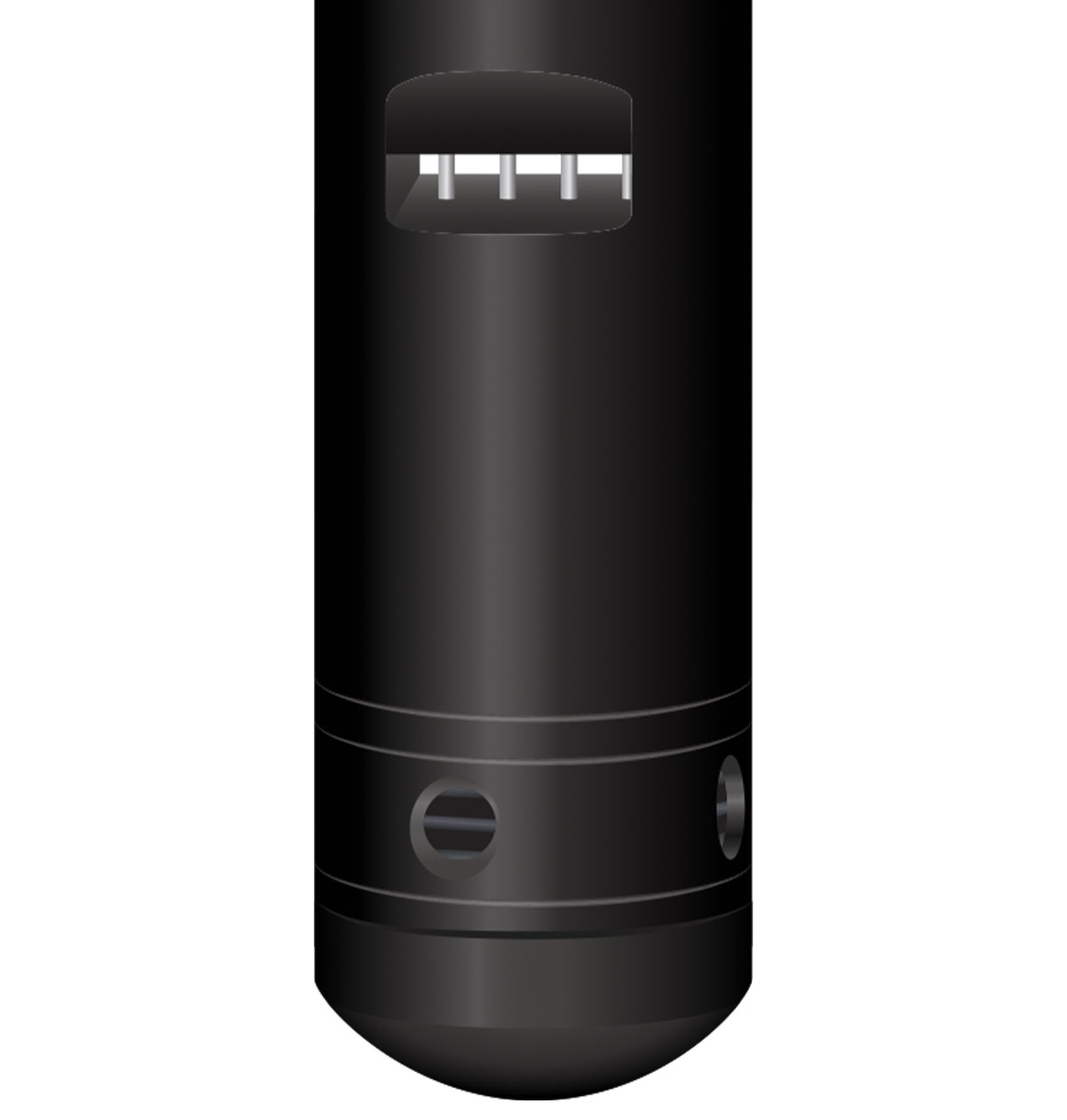

Sensore Conducibilità:
4 Elettrodi in Platino
Full Range:
da 0 a 100,000 μS/cm:
Range Calibrazione:
da 50 a 80.000 μS/cm:
(1)Precisione:
  • tra 5.000 µS/cm e 80.000 µS/cm:
    • ±1%
  • tra 50 µS/cm e 5.000 µS/cm:
    • il maggiore tra il ±2% o 15 µS/cm
Risoluzione:
±0,1 μS/cm
Temp. Comp. Range:
da 0º a 50ºC
Normalizione:
Conduttanza Specifica a 25˚C
Durata Batteria:
8 Anni (basata su una lettura ogni 5 minuti)
Precisione Orologio:
± 1 minuto/anno (tra -20ºC e 80ºC)
Temperatura Operativa:
da -20ºC a 80ºC
Capacità Memoria:
100.000 set completi di dati
Modalità di Registrazione:
Continua o singola
Comunicazione:
Ottica ad alta velocità mediante: USB, SDI-12 57,600 bps con USBOptical high-speed: 57,600 bps with USB
Dimensioni:
22 mm x 208 mm
Peso:
197 grams (6.95 oz)
Resistenza alla Corrosione:
Rivestimento a caldo con tecnologia a polimerazione (esterno e interno)
Materiali:
Platino, Delrin®, Viton®, Acciaio Inox 316L, Hastelloy, rivestimento PTFE PFAS-free (interno ed esterno)
Modalità di Campionamento:
Lineare, start e stop futuri programmabili, visualizzazione in Real-Time, basata sugli eventi
Intervalli di Campionamento:
da 2 secondi a 99 ore
Compensazione Barometrica:
Tramite Barologger 5 e procedura guidata. (I dati di un solo Barologger sono sufficienti per compensare tutti i Levelogger nel raggio di 30 km)
Garanzia:
3 Anni
Solinst 3001 LTC Levelogger 5
Installazione LTC Levelogger 5 con Barologger 5 e cavo ottico di lettura diretta

Cos'è il Fondo Scala?

Per i Levelogger, il Fondo Scala esprime la pressione massima (in metri d'acqua) a cui lo strumento può essere esposto.
Il Fondo Scala equivale la sommergibilità massima dello strumento.

Quale Fondo Scala scegliere?

Relativamente alle misure di livello, la precisione deiLevelogger viene espressa in percentuale del Fondo Scala (0,05% FS), questo vuol dire che più piccolo è il FS, più elevata sarà la precisione assoluta, es. con un FS di 10 m, avremo una precisione di 10 m x 0,05% = 0,5 cm, con un FS di 100 m avremo 100 m x 0,05% = 5 cm.

Per avere la precisione assoluta più elevata, l'ideale quindi è scegliere lo strumento con il FS più basso possibile, compatibilmente con l'oscillazione massima della colonna d'acqua che si prevede di avere.

Va comunque sottolineato che tutti i Levelogger Solinst  sono progettati per resistere fino al doppio del Fondo Scala dichiarato senza che il trasduttore subisca danni.

Il Levelogger 5 è disponibile in 6 versioni di Fondo Scala diverse, da 5 a 200 m, in grado di soddisfare esigenze di monitoraggio di livello con oscillazioni anche molto elevate.

Versioni disponibili:

Modello
Fondo Scala
Precisione
Risoluzione
M5
5 m
± 0.3 cm
0.001% FS
M10
10 m
± 0.5 cm
0.0006% FS
M20
20 m
± 1 cm
0.0006% FS
M30
30 m
± 1.5 cm
0.0006% FS
M100
100 m
± 5 cm
0.0006% FS
M200
200 m
± 10 cm
0.0006% FS

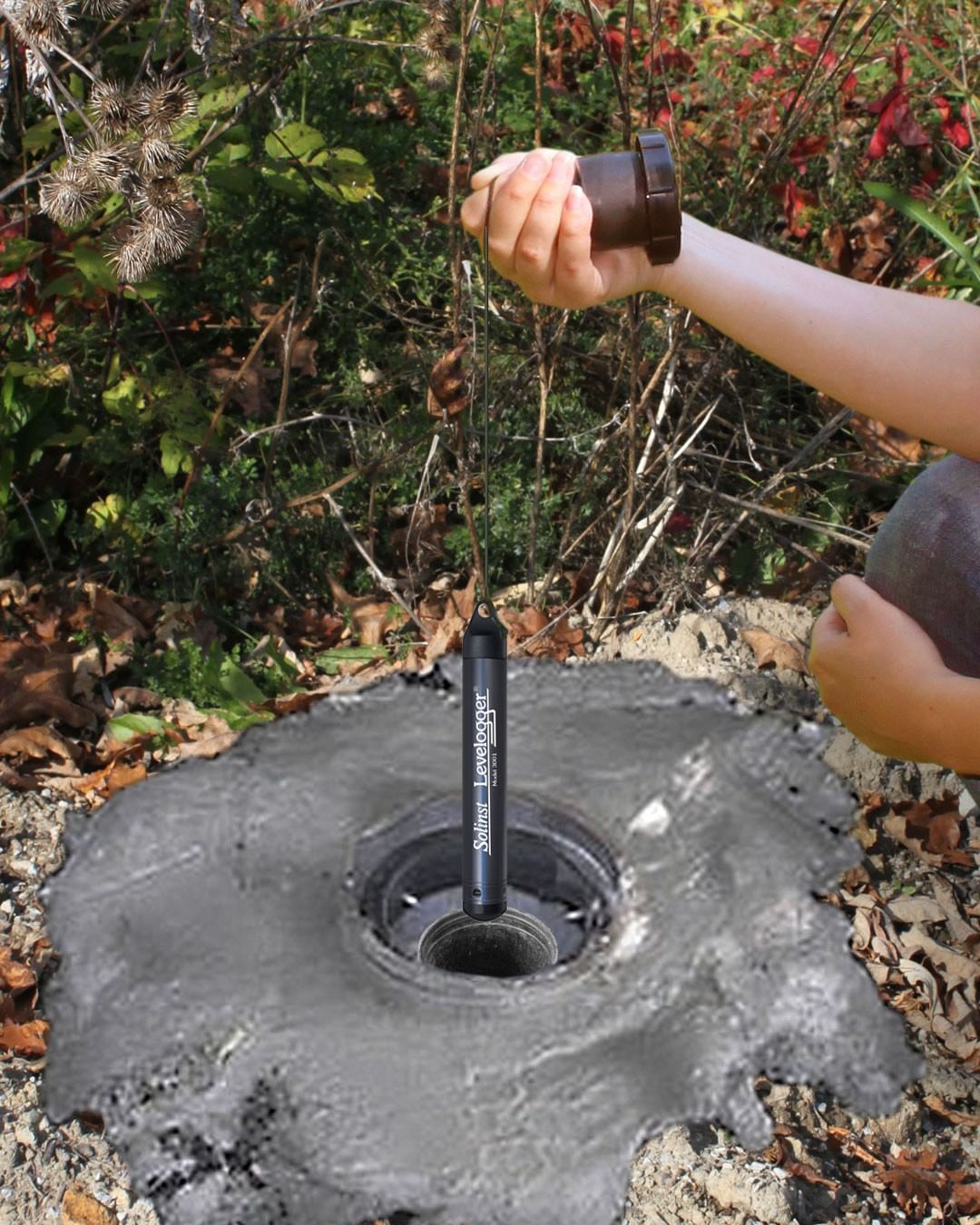

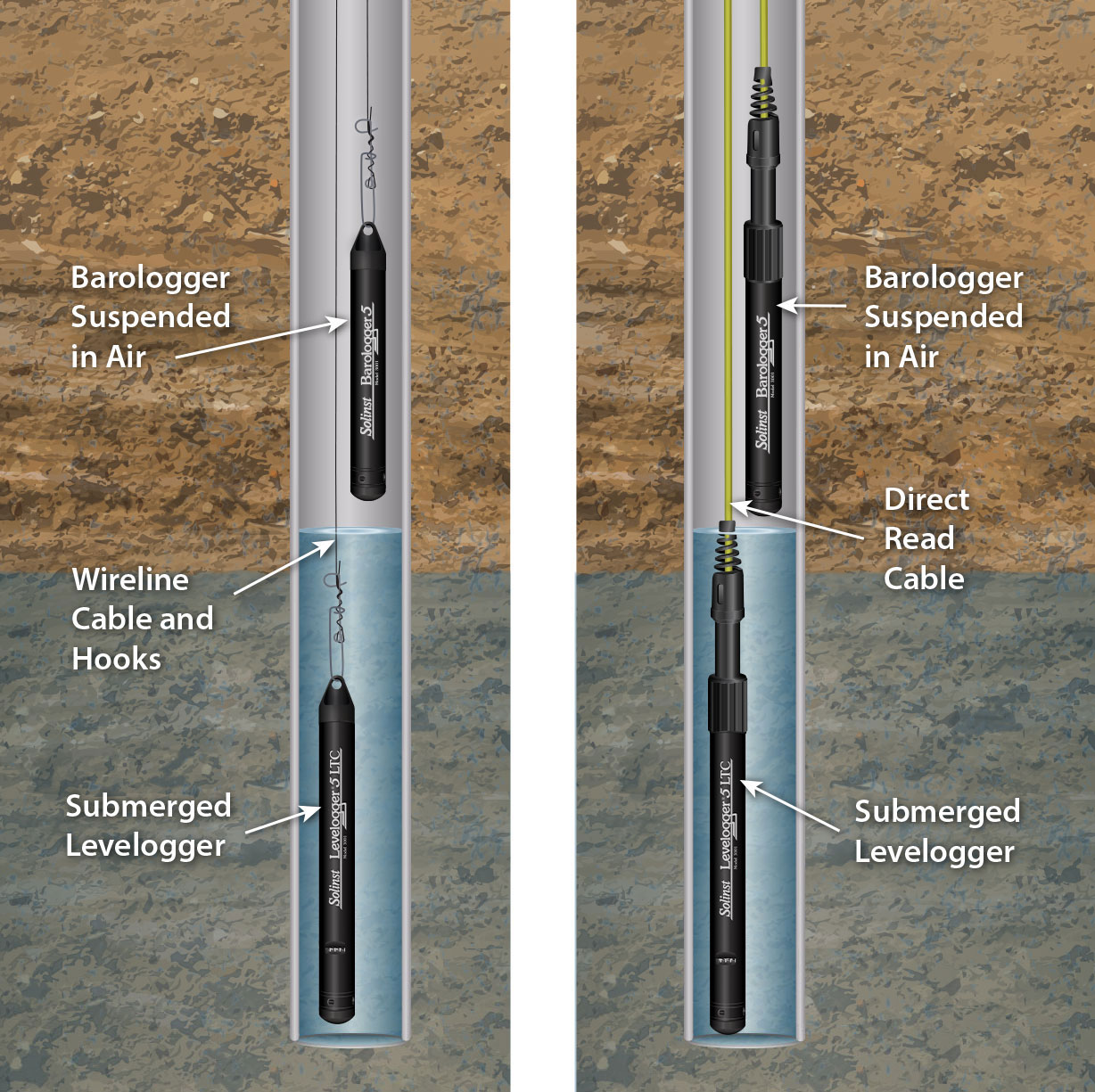

Installazione Solinst LTC Levelogger 5 e Barologger 5 con cavetto di sospensione o con cavo ottico di lettura diretta

Pressione Assoluta e Compensazione Barometrica

Il Levelogger 5 utilizza un trasduttore di pressione di tipo "Assoluto", ossia registra la pressione totale che incide sul trasduttore stesso, cioè la somma della pressione data dalla colonna d'acqua e quella data dalla colonna d'aria (pressione atmosferica) sovrastanti. Considerata l'elevata precisione che contraddistingue i Levelogger 5, per ottenere un valore preciso della sola colonna d'acqua, è utile effettuare la "Compensazione Barometrica" ovvero, togliere dalle letture il valore della pressione atmosferica. Questa operazione può essere effettuata automaticamente con l'utilizzo del datalogger barometrico Solinst Barologger 5, uno strumento in grado di monitorare la pressione barometrica con una precisione molto elevata: ± 0.05 kPa, che può essere utilizzato per compensare tutti i Levelogger che si trovano nel raggio di 30 km (entro 300 metri di dislivello).

Esistono anche dei trasduttori di pressione che non necessitano di compensazione barometrica, sono sensori di tipo "Ventilato" detti anche "a Tubo Aperto" perchè sono dotati di un tubicino che mette in comunicazione il trasduttore con l'atmosfera in testa pozzo, un esempio sono i nostri Solinst 3250 Levelvent 5 e Solinst 3500 Aquavent 5.

-----------------------------
Per un approfondimento sulla differenza tra i datalogger con trasduttore di tipo assoluto e quelli con trasduttore di tipo ventilato invitiamo a leggere l'articolo:
Sensori di Livello Assoluto vs Sensori Ventilati

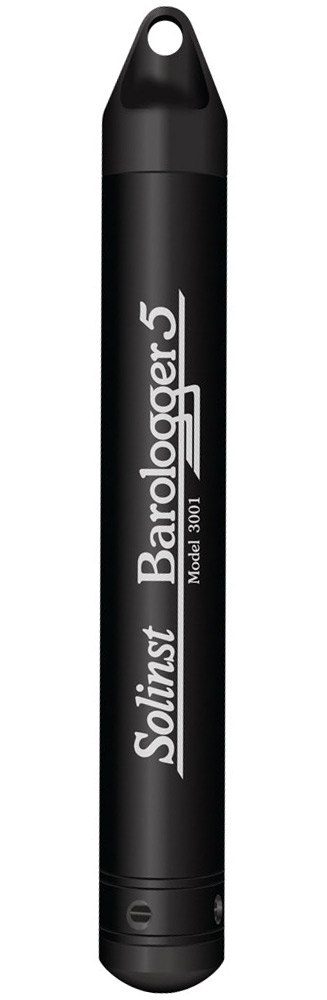

Solinst 3001 Barologger 5

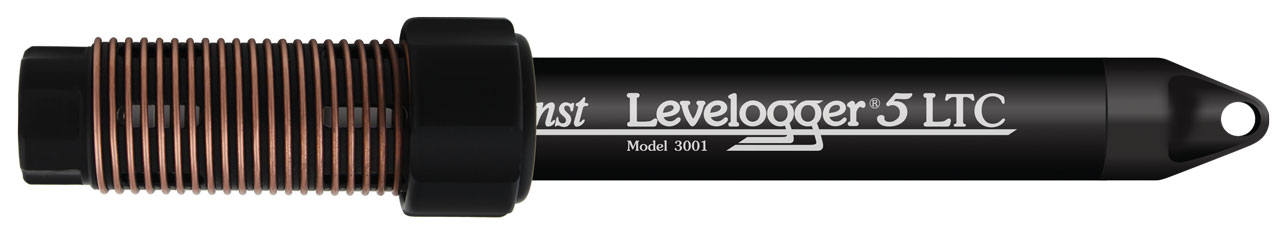

Biofoul Screen:

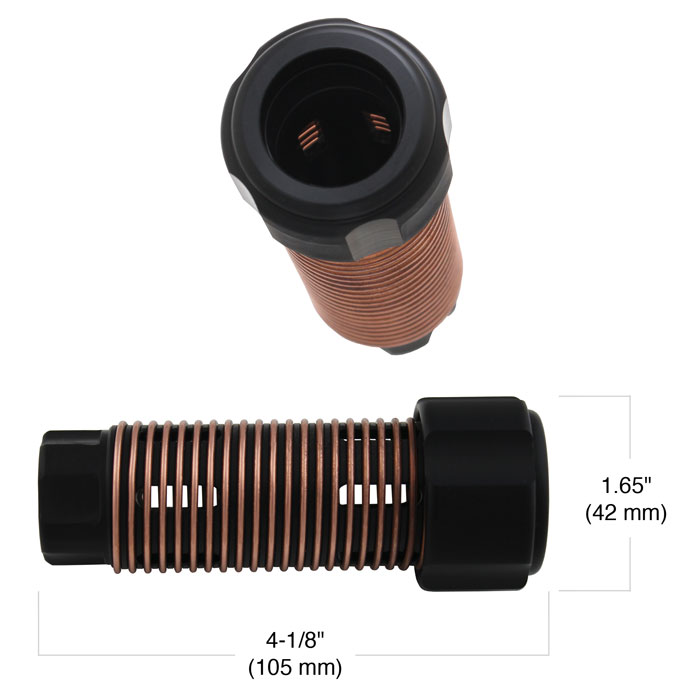

È disponibile uno schermo opzionale "Biofoul Screen" che fornisce una protezione extra per i sensori di pressione e conducibilità del Levelogger 5 LTC.
L'utllizzo del Biofoul Screen è raccomandato quando si impiegano i Levelogger per monitoraggi di medio o lungo termine in ambienti difficili con possibilità di incrostazioni, alghe, depositi, ecc.

Quattro punti di calibrazione:

Il sensore di conducibilità del Levelogger 5 LTC ha una stabilità molto elevata, ma per ottenere un monitoraggio di elevata precisione si consiglia comunque di effettuare delle calibrazioni periodiche (un paio all’anno) o comunque di effettuare una calibrazione prima di ogni nuovo utilizzo, soprattutto se questo avviene dopo periodo di stoccaggio prolungato.

Il Levelogger 5 LTC ha be 4 punti standard di calibrazione
  • 1.413 μS/cm
  • 5.000 μS/cm
  • 12.880 μS/cm
  • 80.000 μS/cm
Se si conosce il valore approssimativo della conduttività dell'acqua da monitorare è possibile ottenere valori molto accurati selezionando semplicemente due punti di calibrazione, uno inferiore e uno superiore al nostro valore di riferimento. Se il nostro valore di riferimento è inferiore a 1.413 μS/cm o superiore a 80.000 μS/cm è sufficiente utilizzare solo una soluzione di calibrazione.

La temperatura delle soluzioni di calibrazione deve essere compresa tra 10°C e 30°C anche se più ci si avvicina alla temperatura di riferimento (25°C) più accurata sarà la taratura.

Tutte le operazioni di calibrazione del Levelogger 5 LTC possono essere effettuate mediante una semplice procedura guidata tramite il software gratuito Solinst Levelogger o mediante la Solinst Levelogger App utilizzabile mediante il dispositivo APP-Interface Bluetooth su qualsiasi smartphone o tablet Android o IOS.

Calibrazione guidata del Levelogger 5 LTC:

Setup dei Levelogger, scarico e gestione dati:

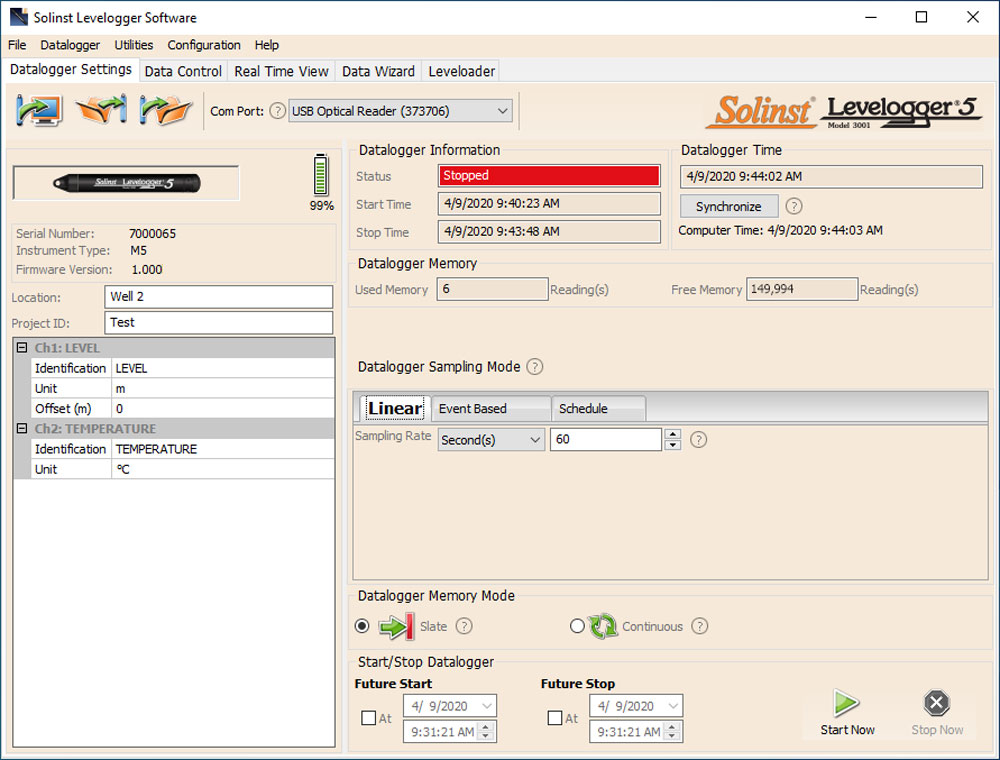

La programmazione dei Levelogger 5 LTC è estremamente intuitiva, tutta la gestione viene effettuata mediante il software gratuito Solinst Levelogger 5 LTC.
È sufficiente collegare il Levelogger 5 LTC a un PC utilizzando una delle interfacce USB disponibili (Desktop Reader 5,  Field Reader 5 o PC Interface Cable). Mediante l'interfaccia del software, è possibile effettuare tutte le operazioni di programmazione e di gestione del datalogger. I settaggi impostati in un Levelogger 5 LTC possono essere salvate per poi essere riutilizzate per più datalogger (un caso tipico è quando si effettuano test di pompaggio e si utilizzano le sonde di monitoraggio in più piezometri di monitoraggio con gli stessi parametri).

Impostazione orario:
L'ora dei Levelogger può essere sincronizzata con l'orologio del computer con un click.

Start e stop:
I Levelogger possono essere avviati e fermati immediatamente o programmati per essere avviati o fermati alla data e all'orario desiderati.

Modalità di registrazione:
- singola (a riempimento), la memoria viene riempita fino al raggiungimento della capacità massima (100.000 set di dati completi di data/ora, livello e temperatura)
- continua, una volta raggiunti i 100.000 dati e riempita la memoria, lo strumento sovrascrive i dati più vecchi.


Modalità di campionamento disponibili:

  • Lineare: lo strumento registra all'intervallo predefinito (da 2 di secondi a 99 ore).
  • Basata sugli eventi: lo strumento registra all'intervallo predefinito e cambia l'intervallo al verificarsi di determinati eventi. Per esempio nel caso di un monitoraggio di livello di un bacino o di un corso d'acqua possiamo programmare lo strumento per una lettura all'ora e poi, al verificarsi di un determinato evento cambiare l'intervallo (es. con un aumento di 5 cm del livello portare l'intervallo ad una lettura al minuto).
  • Schedulata: è possibile impostare diversi intervalli di campionamento per differenti periodi, per esempio una lettura al secondo per i primi 30 minuti, poi una lettura al minuto per i successivi 60, poi nuovamente una lettura al secondo per i successivi 30, ecc. (Un caso tipico nel monitoraggio durante i test di pompaggio, è l'utilizzo di intervalli brevi durante l'emungimento e più lunghi durante la fase di risalita.
  • Real-Time: quando lo strumento è collegato mediante un cavo ottico di lettura diretta, a prescindere dall'intervallo di registrazione in uso, è sempre possibile effettuare letture in tempo reale in modo da poter avere sempre la situazione sotto controllo (i dati delle letture real-time possono essere salvate o esportate separatamente).
Software per la gestione dei Levelogger

Download e gestione dei dati:

Lo scarico dei dati è molto semplice, il software ha infatti una sezione dedicata "Data Control", una volta collegato il Levelogger mediante uno dei metodi descritti sopra, è possibile lo scarico dei dati con un semplice click su un pulsante download, una volta scaricati i dati, il software consente già di effettuare una prima analisi, visualizzandoli sotto forma di grafico o tabella, ma oltre che a salvarli per utilizzi futuri, consente anche di esportarli anche in formato csv o xml per essere utilizzati e analizzati in altri programmi, per essere caricati su una piattaforma web, ecc.

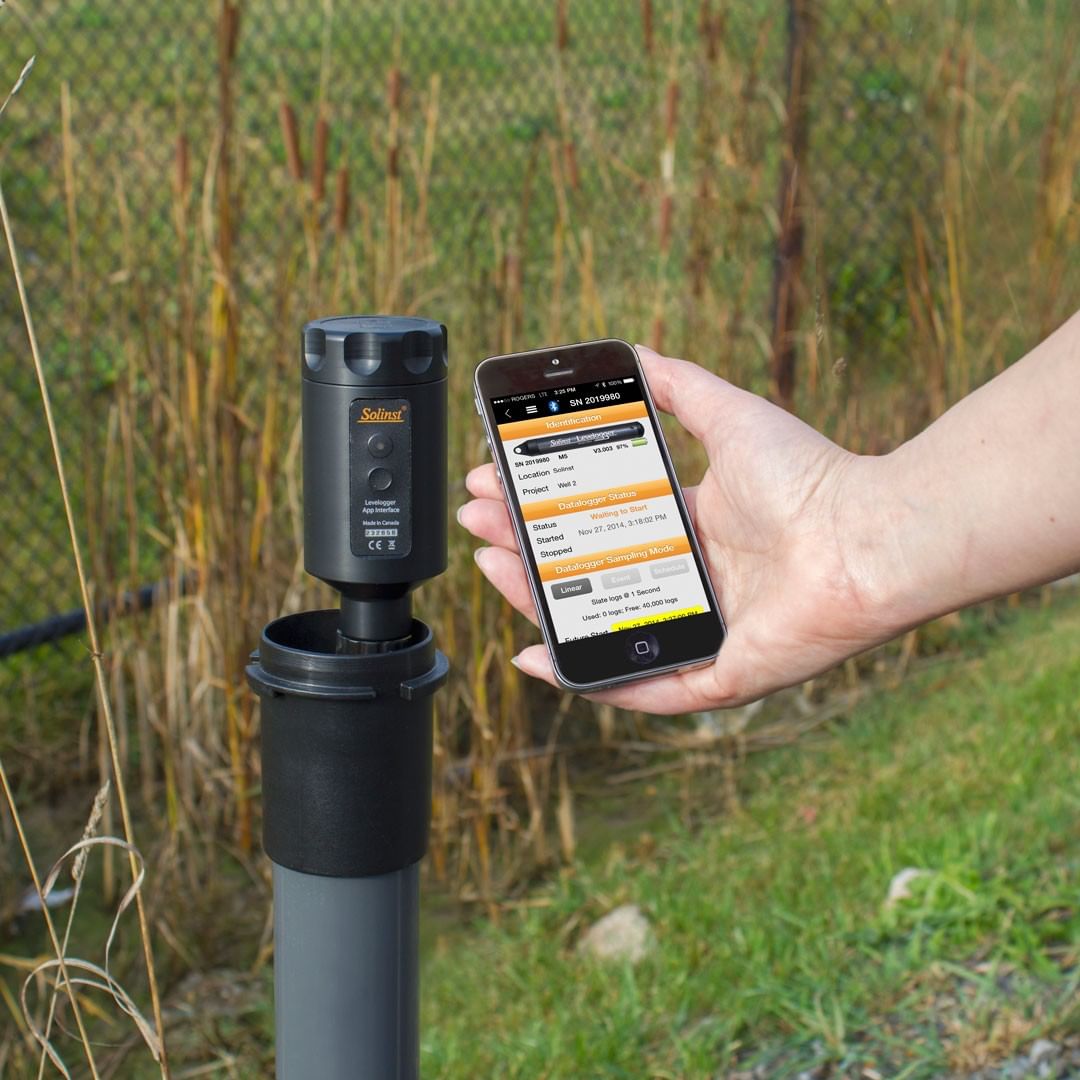

Tutte le operazioni di programmazione e gestione dei dati, possono venir effettuate agevolmente anche mediante uno smartphone, grazie all'APP-Interface 5 Blueooth e alla relativa applicazione disponibile gratuitamente per Android e per IOS.

Compensazione guidata dei dati:

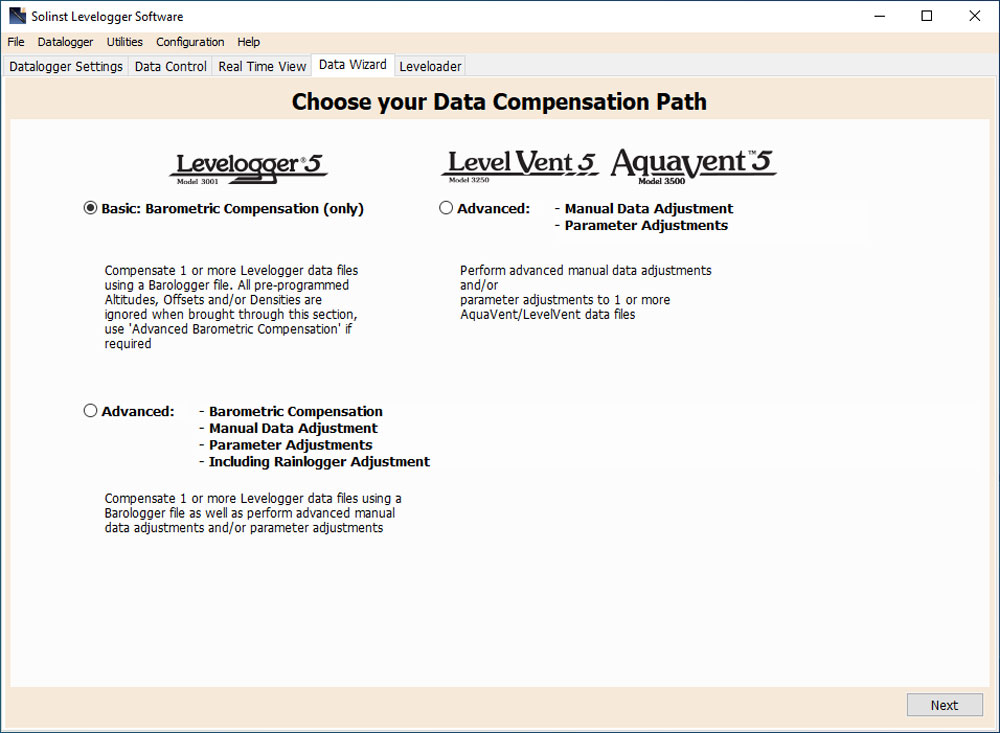

Nel programma "Solinst Levelogger Software" è disponibile una procedura guidata per la compensazione automatica dei dati, è sufficiente cliccare sulla scheda "Data Wizard" e si aprirà una procedura che ci guiderà per la Compensazione Barometrica o per le correzioni manuali dei dati (per esempio per aggiungere o togliere un offset fisso come potrebbe essere la quota di installazione dello strumento).
Ci sono due modalità di compensazione: base o avanzata, la prima consente la sola compensazione barometrica, la seconda permette la correzione di tutta una serie di fattori, quali:
  • Altezza della colonna d'acqua sopra il sensore
  • Quota di soggiacenza
  • Livello Piezometrico
  • Regolazione parametri
Un singolo file dati di un Barologger può essere utilizzato per compensare contemporaneamente più Levelogger.

Modalità di installazione:

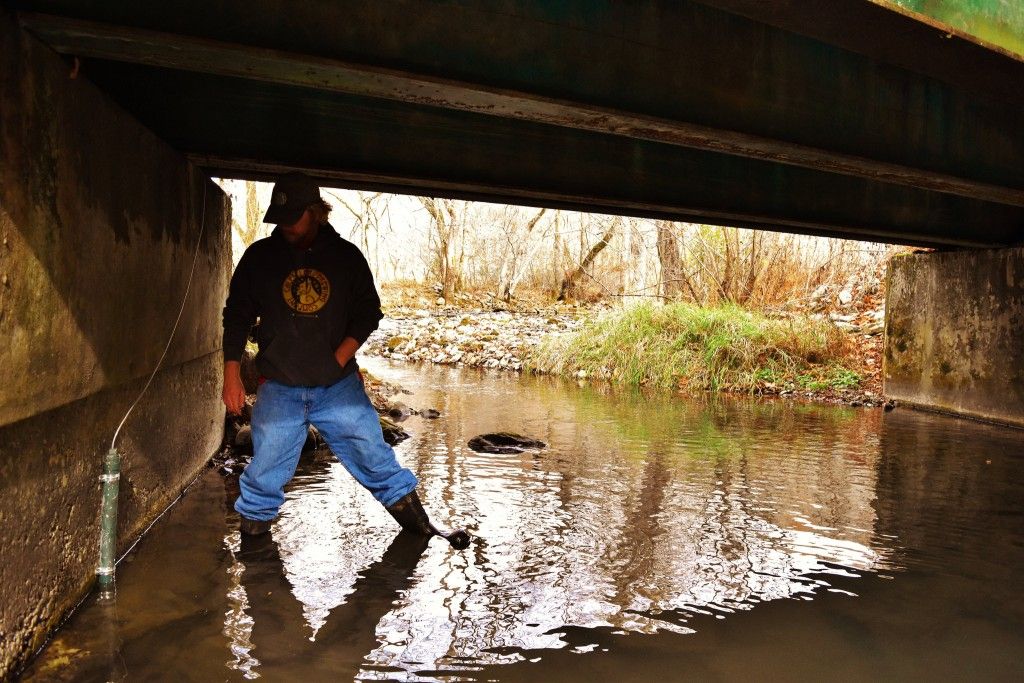

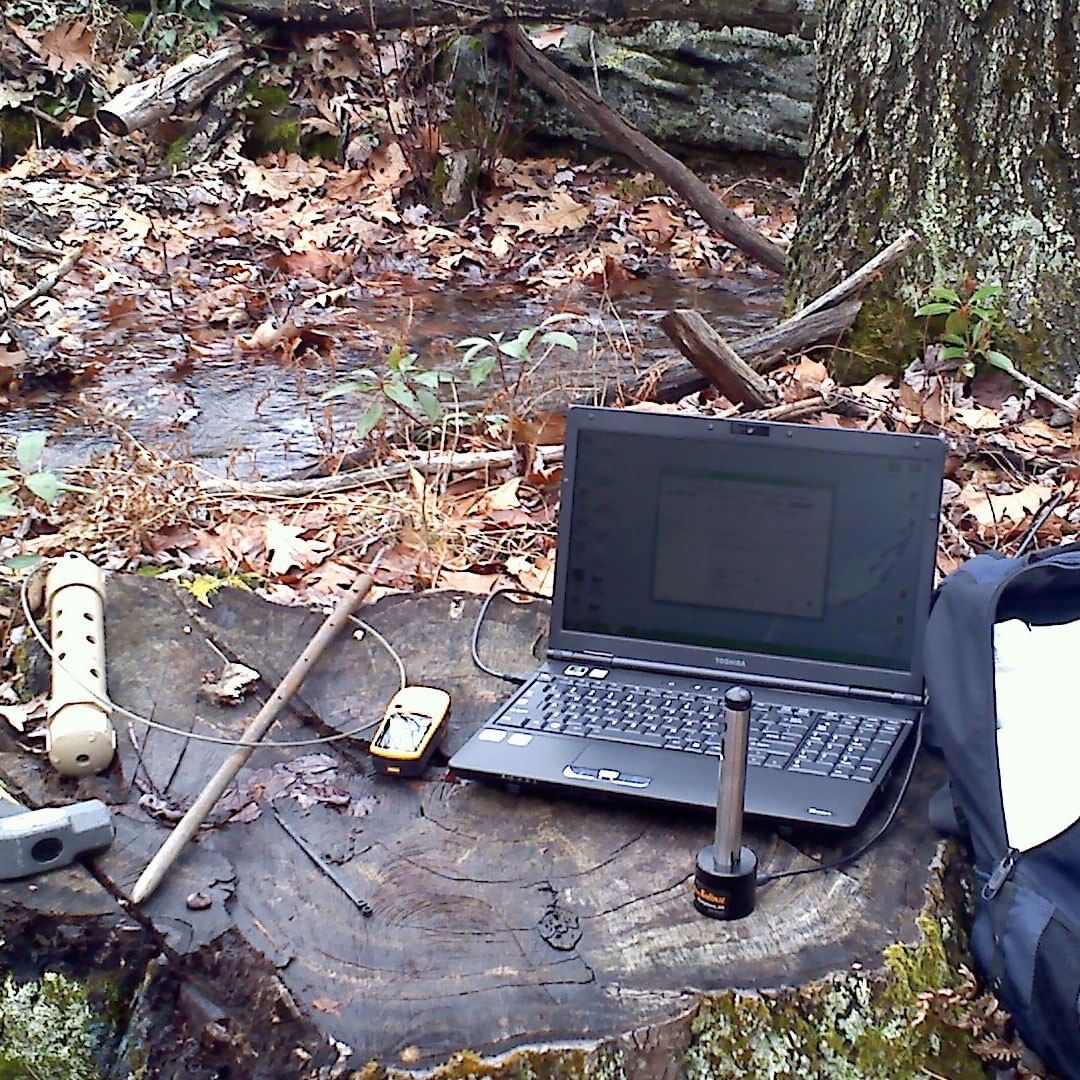

Esistono molteplici modalità di installazione ed uso dei Levelogger, ma possono essere raggruppate in quattro scenari principali:

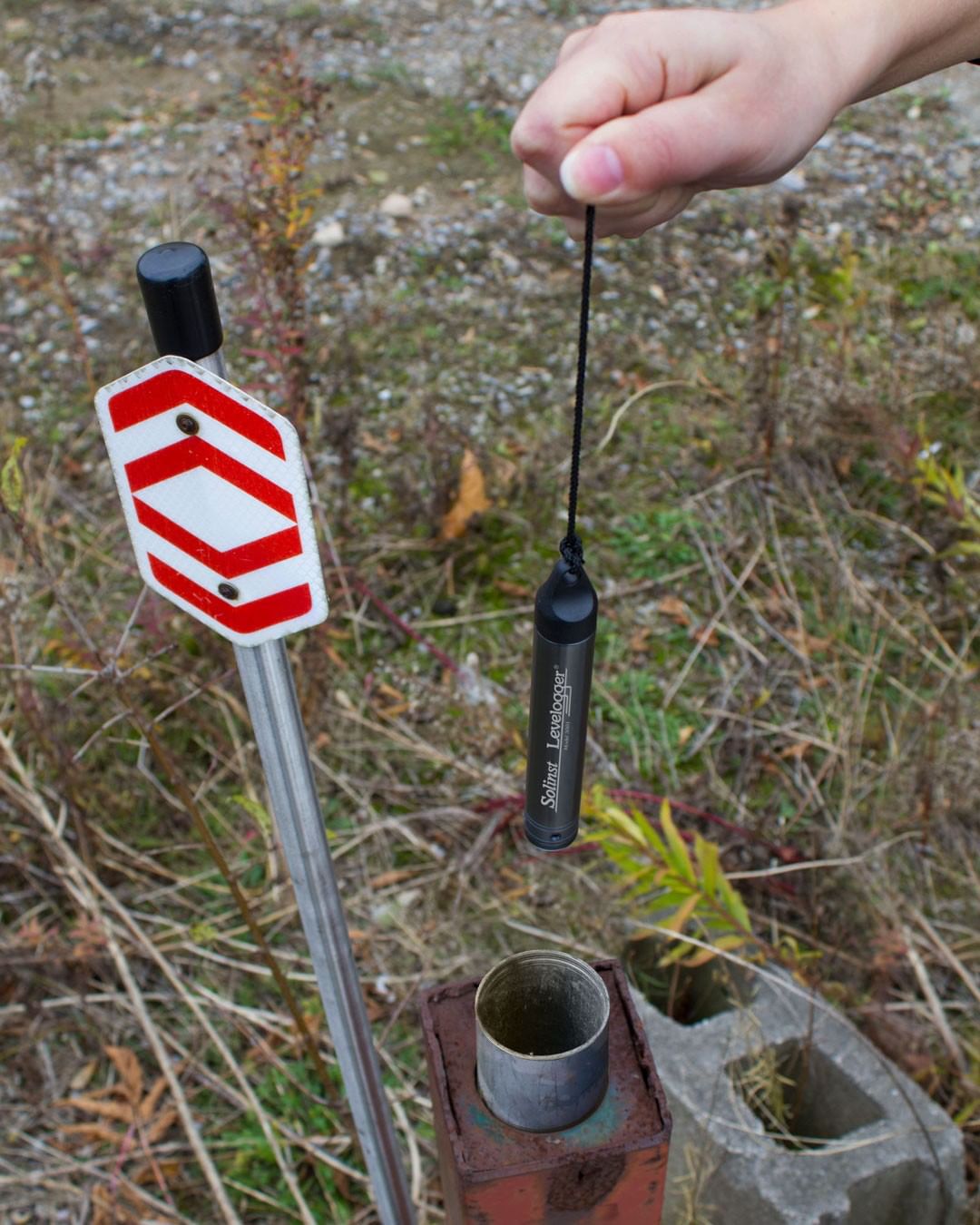

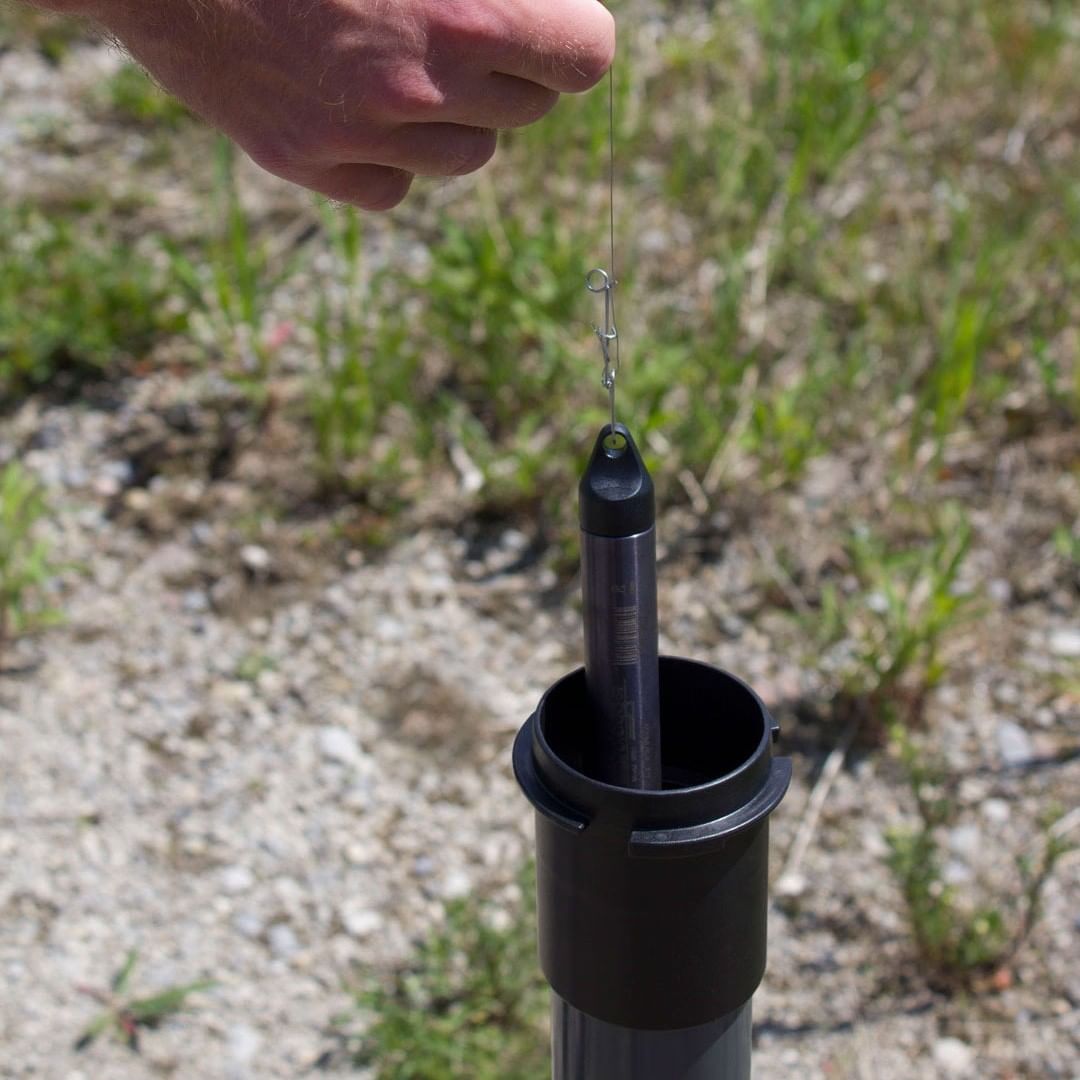

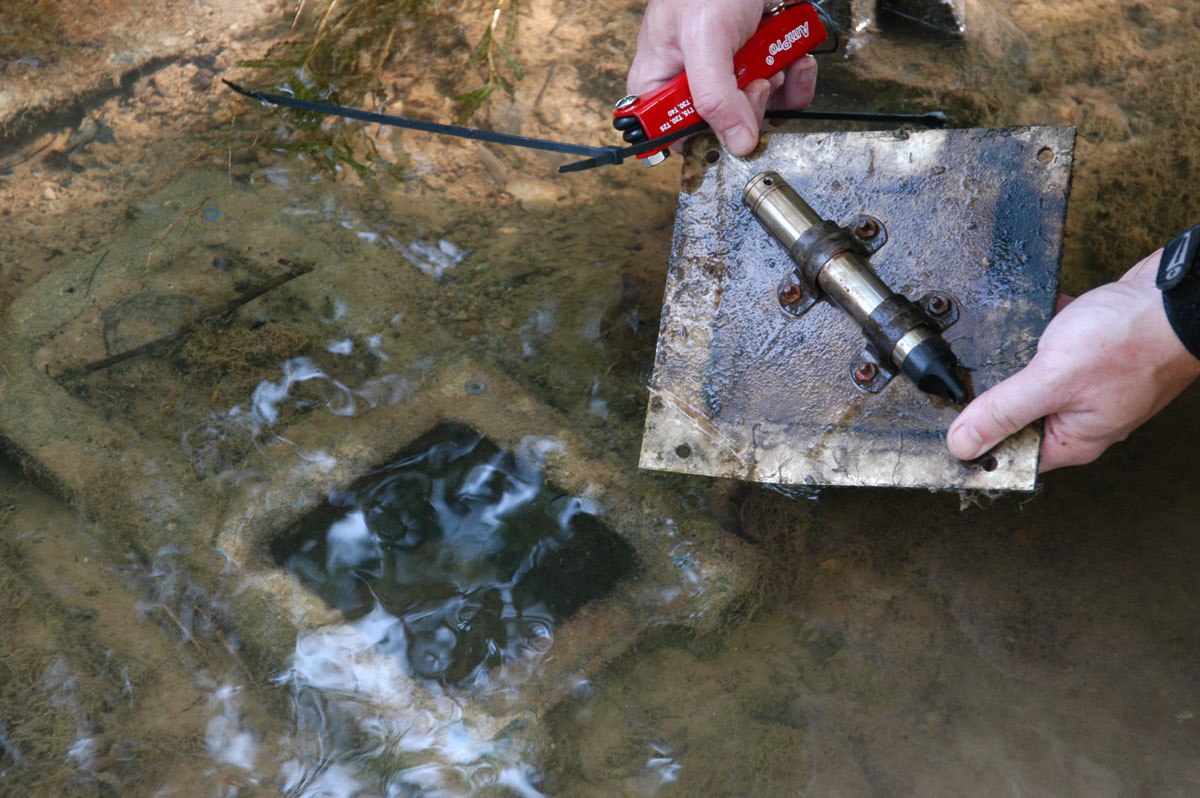

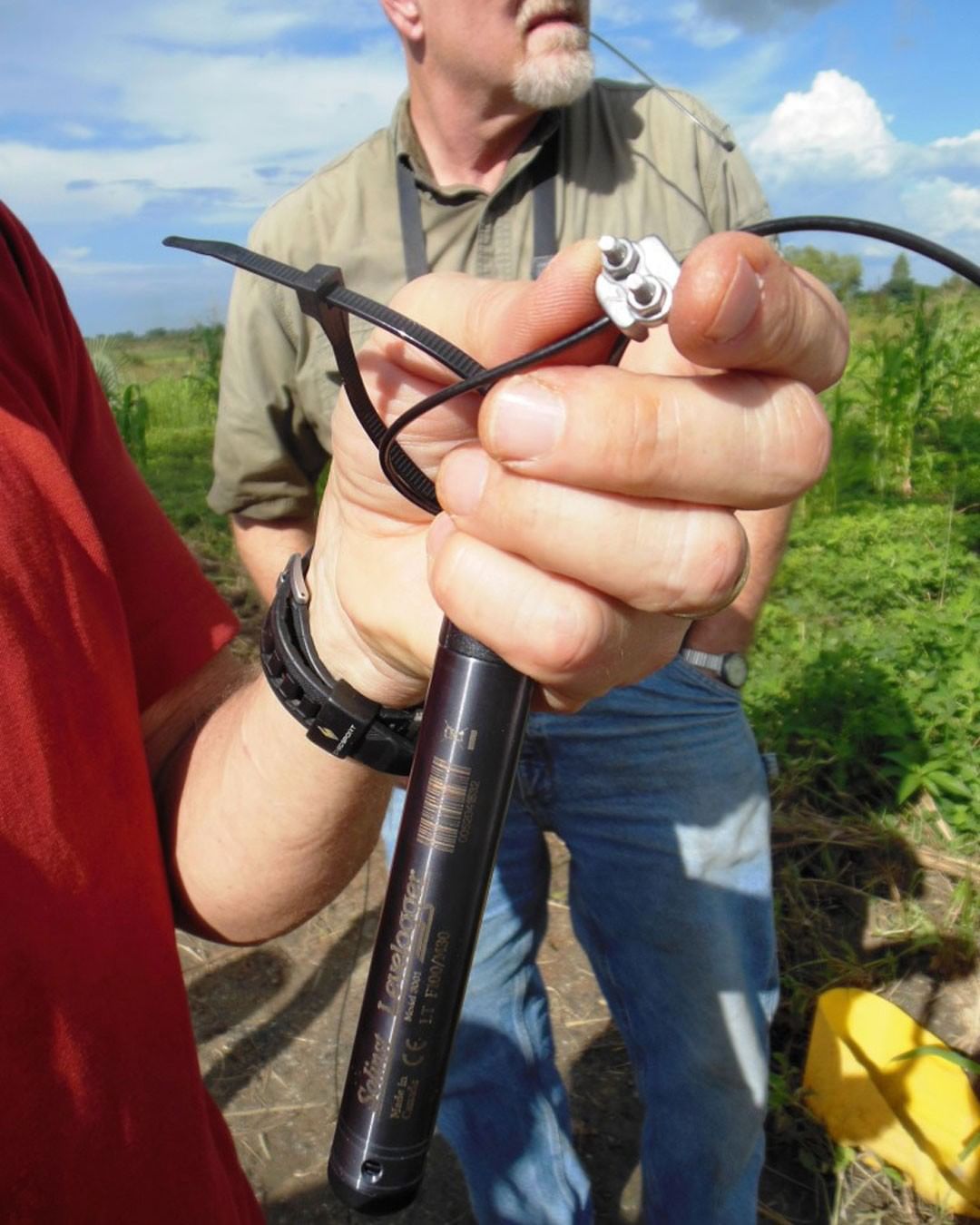

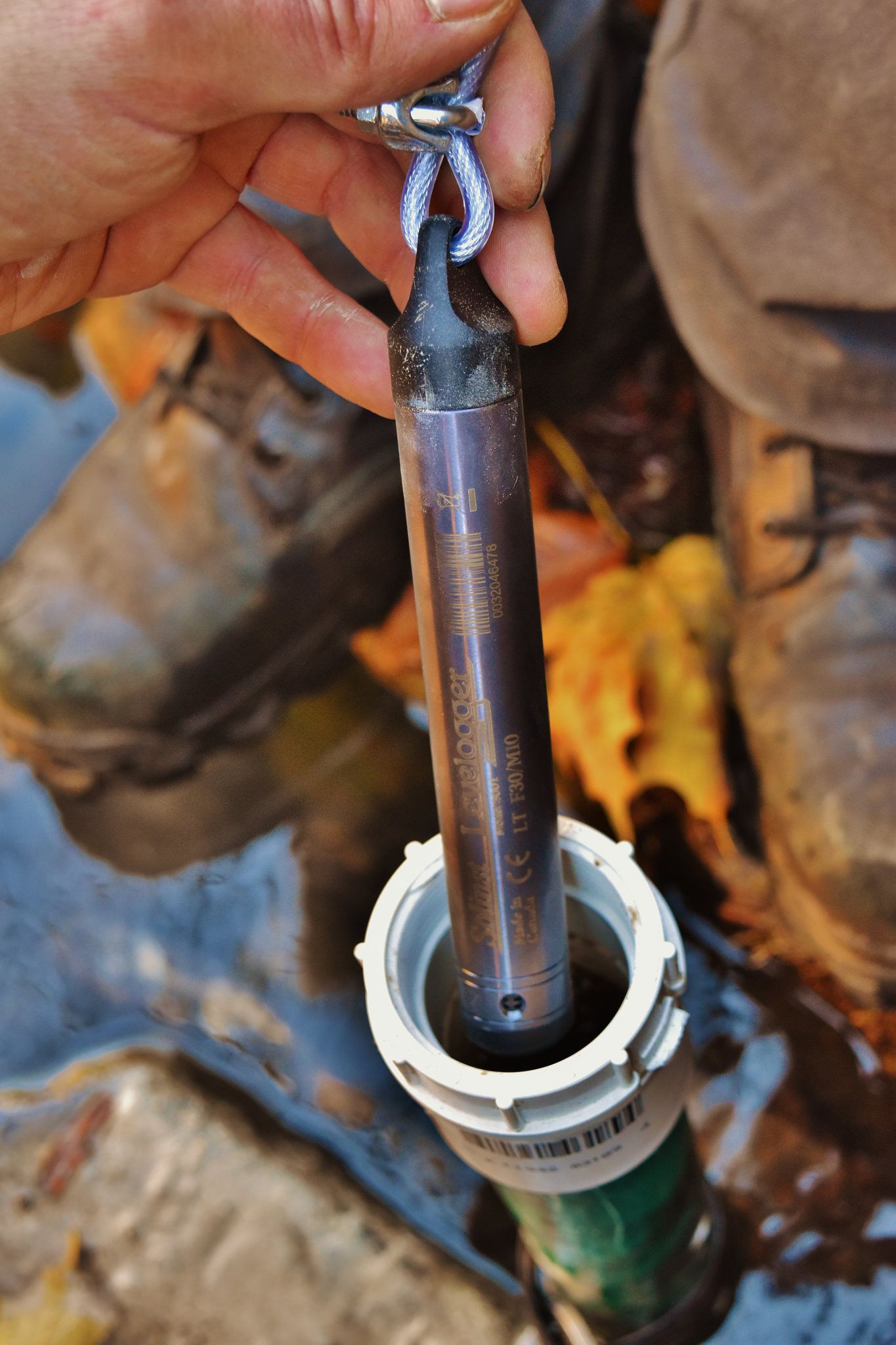

  1. Installazione con recupero periodico -  lo strumento viene calato in pozzo mediante un cordino inestensibile in acciaio o in Kevlar e viene recuperato periodicamente per lo scarico manuale dei dati.

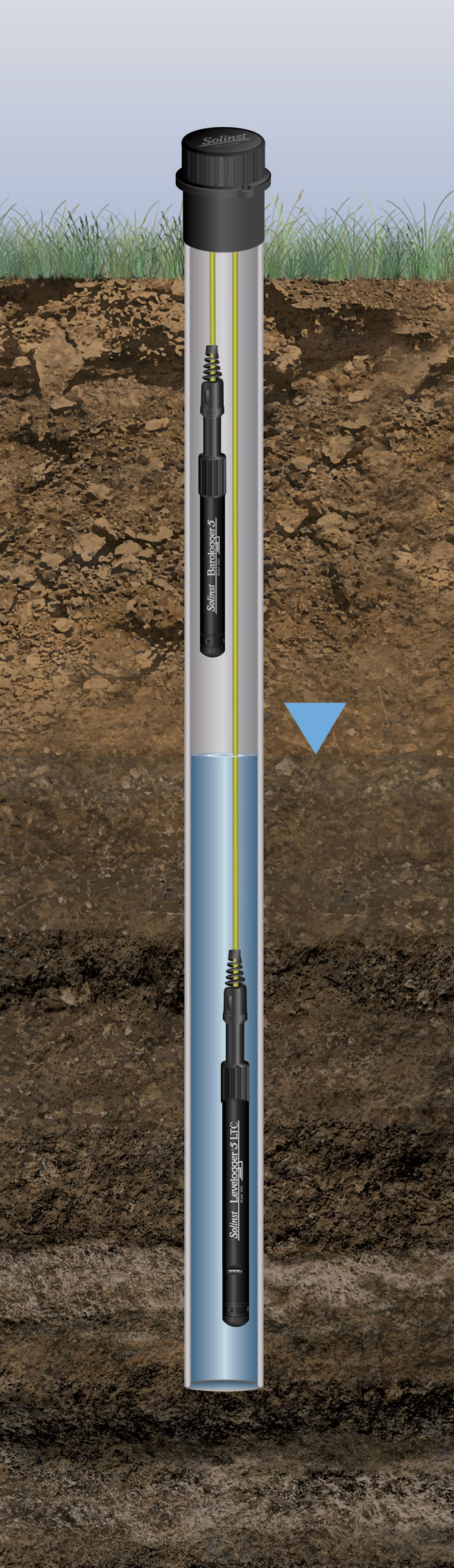

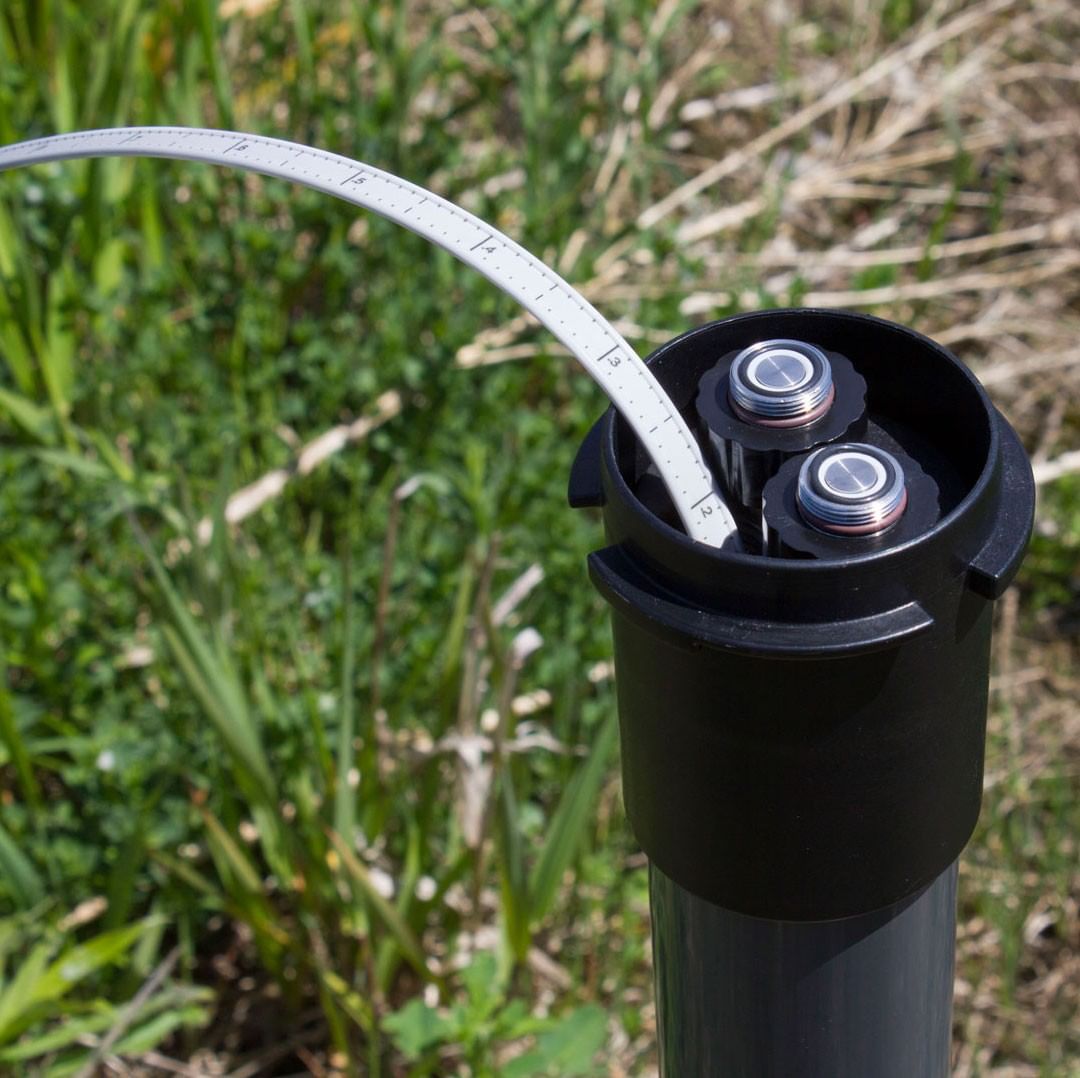

  2. Installazione permanente con lettura periodica - lo strumento viene installato in maniera permanente e collegato alla testa-pozzo mediante un cavo ottico, periodicamente si accede al pozzo e senza estrarre il Levelogger, ci si collega direttamente alla testa-pozzo per lo scarico dei dati, che a sua volta può essere effettuato con diverse modalità:
    • Collegamento diretto di un PC mediante il cavo USB PC Interface Cable

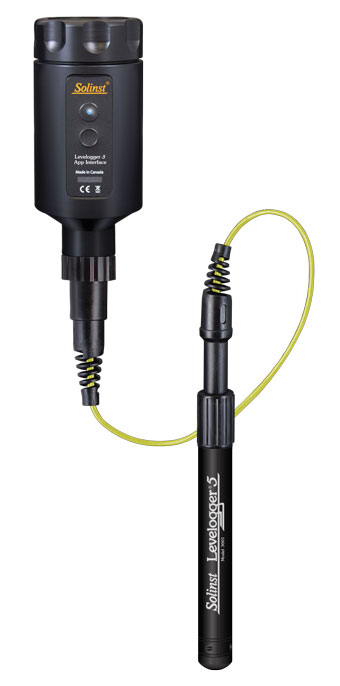

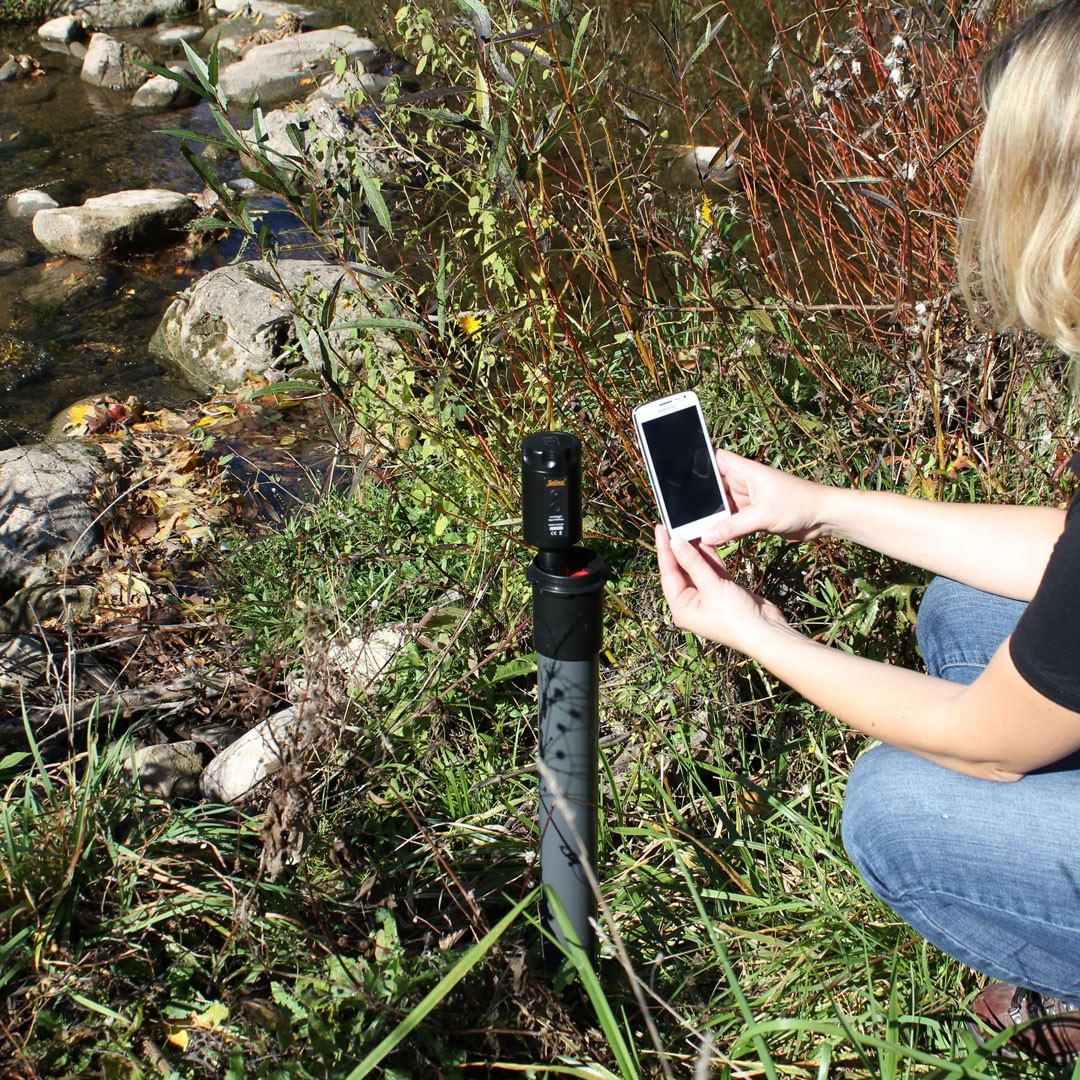

    • Collegamento ad un tablet o smartphone mediante l'utilizzo del dispositivo AppInterface 5 Bluetooth.

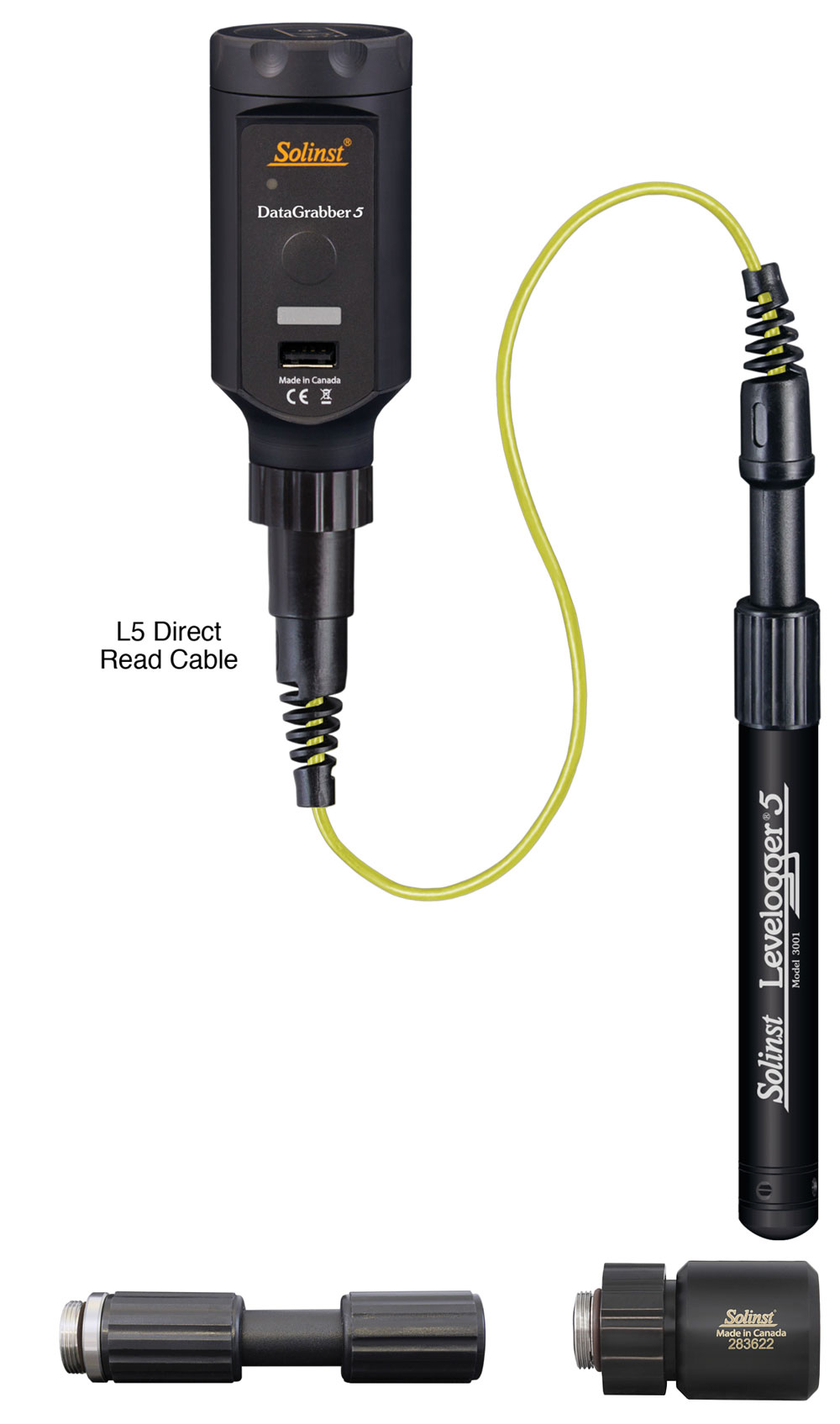

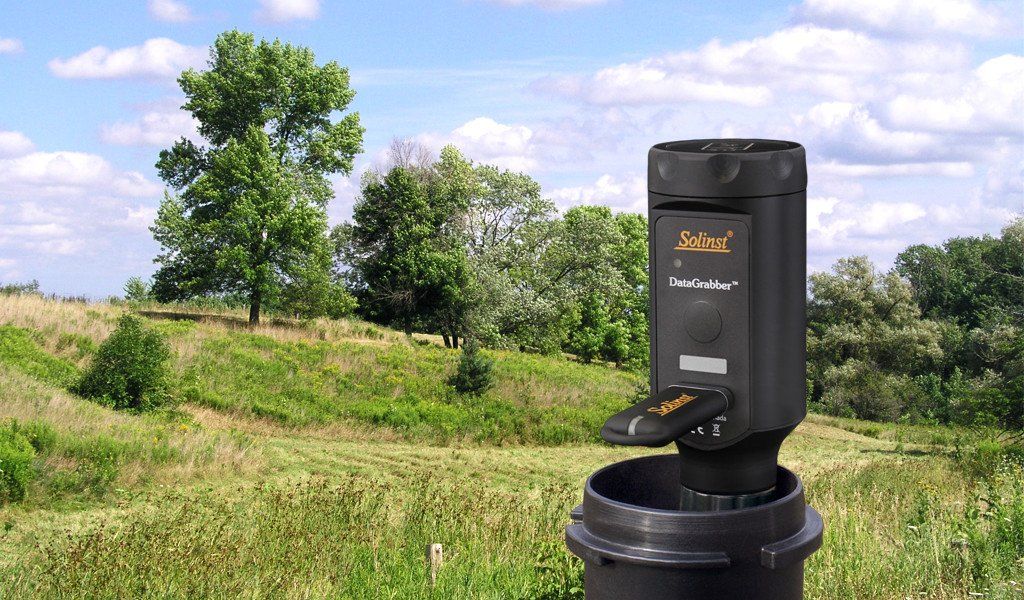

    • Scarico dei dati su una chiavetta USB mediante il dispositivo Datagrabber 5

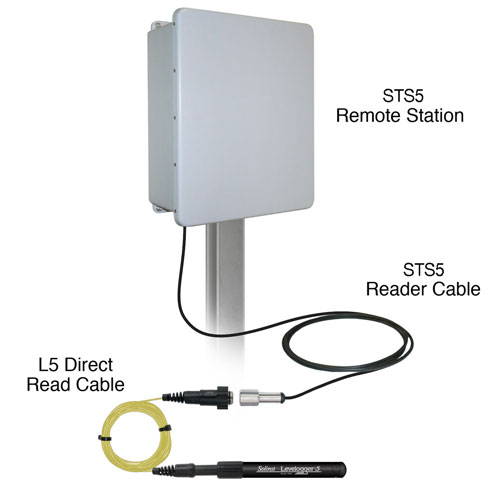

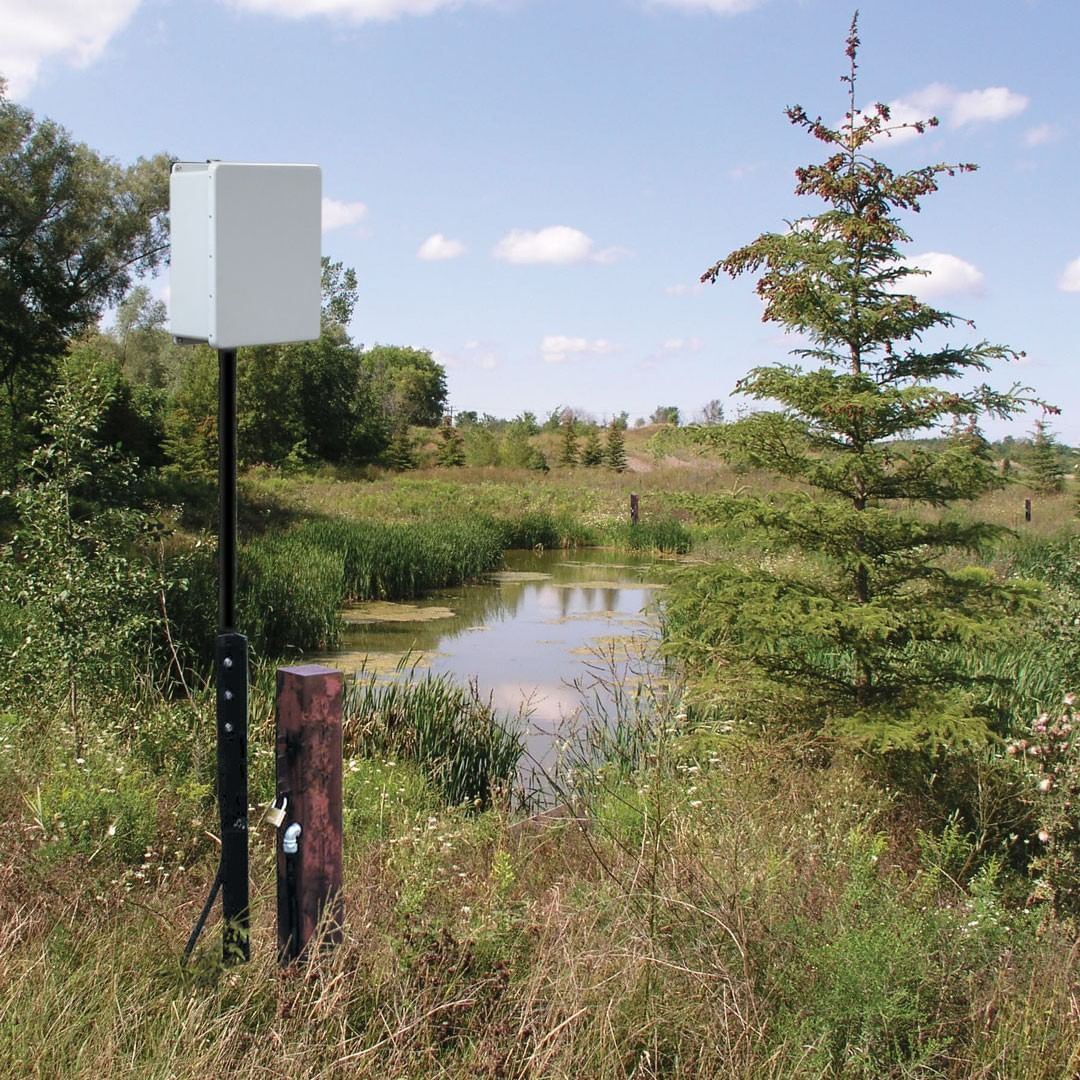

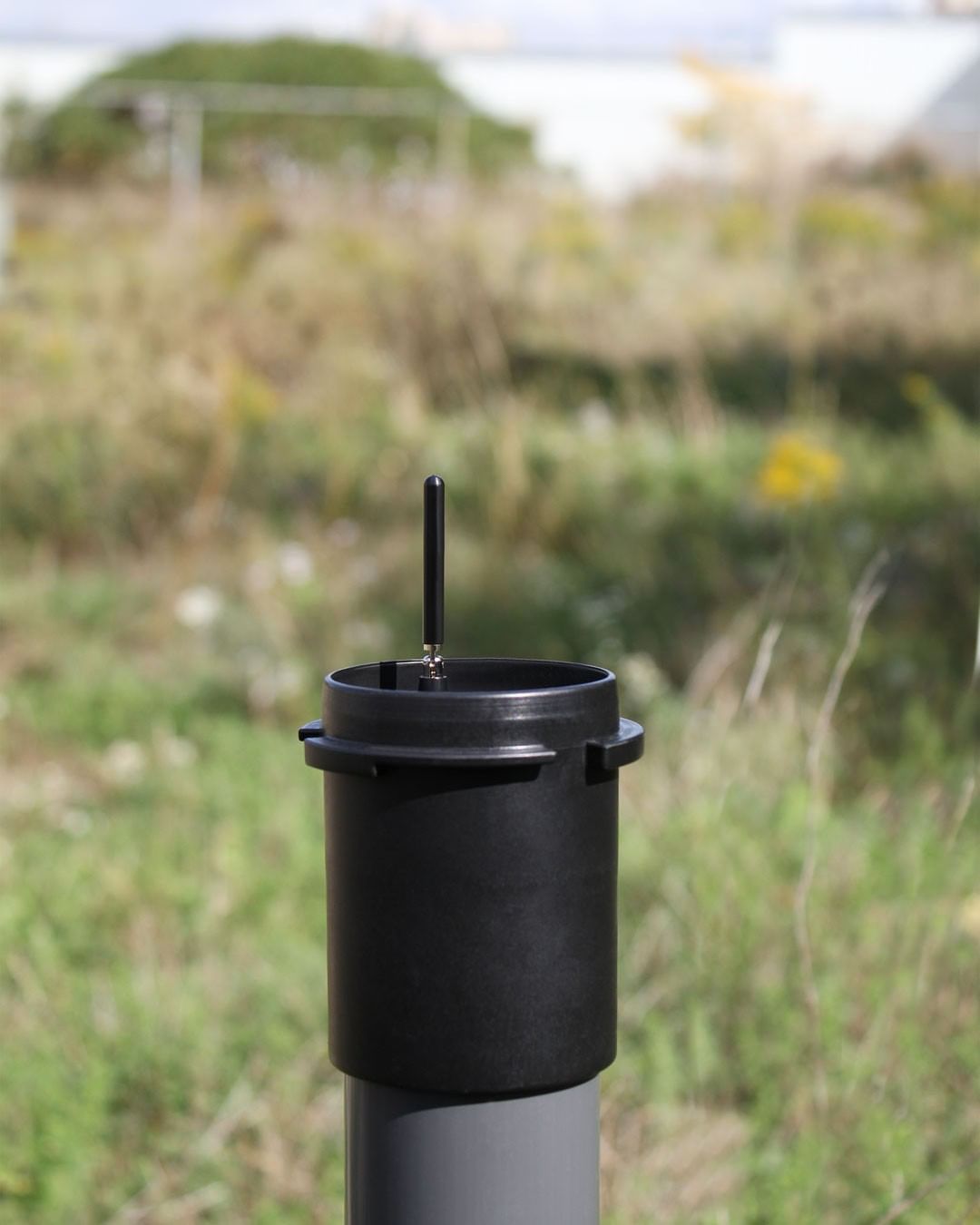

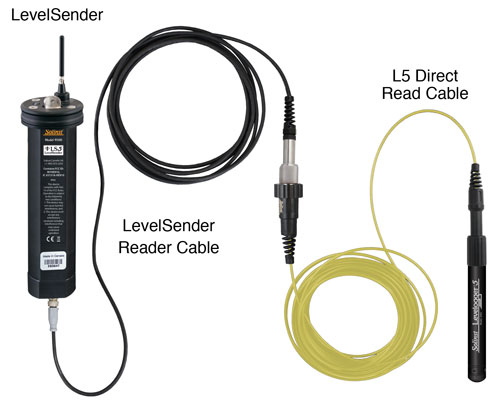

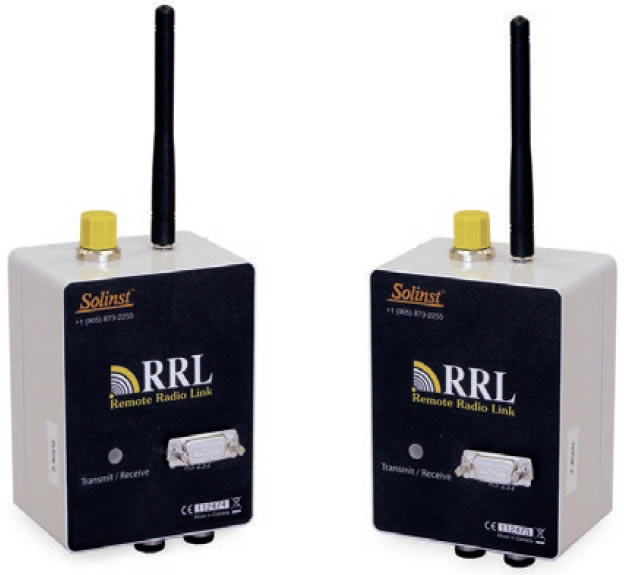

  3. Installazione permanente con lettura remota - è possibile installare il Levelogger in maniera permanente e gestirne i dati da remoto mediante un sistema di telemetria. Solinst mette a disposizione due sistemi di telemetria su rete GSM e un sistema di telemetria Radio:

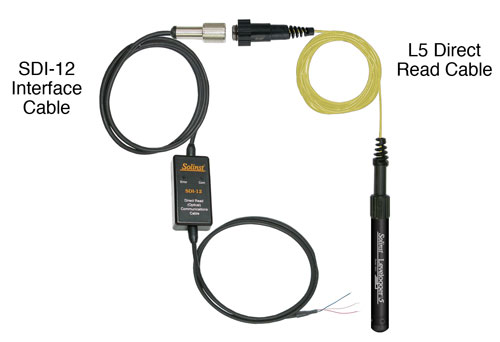

  4. Installazione permanente con interfacciamento a sistemi di terze parti - grazie al cavo-interfaccia SDI-12 è possibile utilizzare il Levelogger anche con sistemi di terze parti, datalogger, telemetrie, SCADA, PLC, microcontroller, RTU, ecc.

Modalità di collegamento con PC:

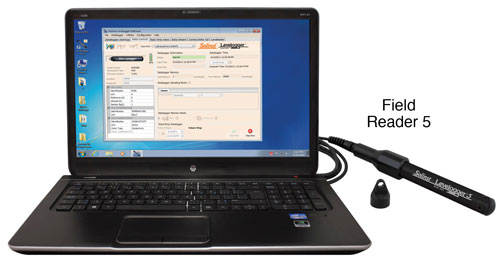

Field Reader 5

Il "Field Reader 5" è una interfaccia di lettura che va avvitata direttamente al Levelogger e ne consente la gestione e lo scarico dei dati.

Desktop Optical 5

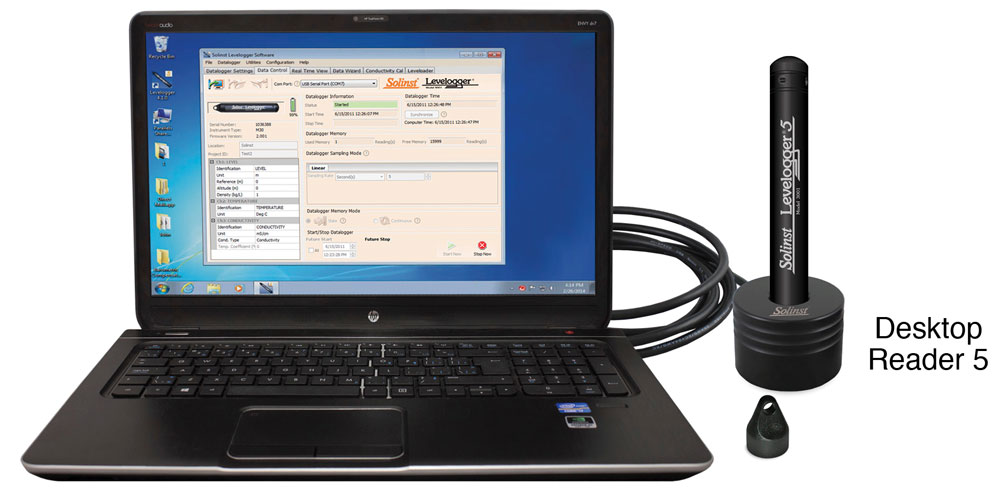

Il "Desktop Reader 5" è una basetta da tavolo dove il Levelogger può essere appoggiato per la gestione e lo scarico dei dati.

PC Interface Cable

Il "PC Interface Cable" consente di gestire il Levelogger senza doverlo estrarre dal pozzo, è infatti un interfaccia che si collega direttamente al connettore di testa-pozzo del cavo ottico di lettura diretta.

Altri accessori:

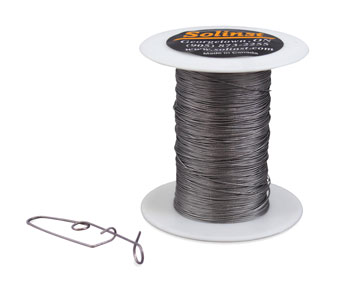

Cavetto di sospensione in acciaio inox

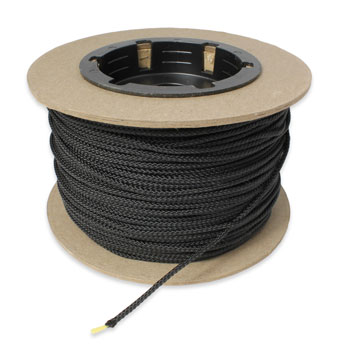

Cavetto di sospensione in Kevlar

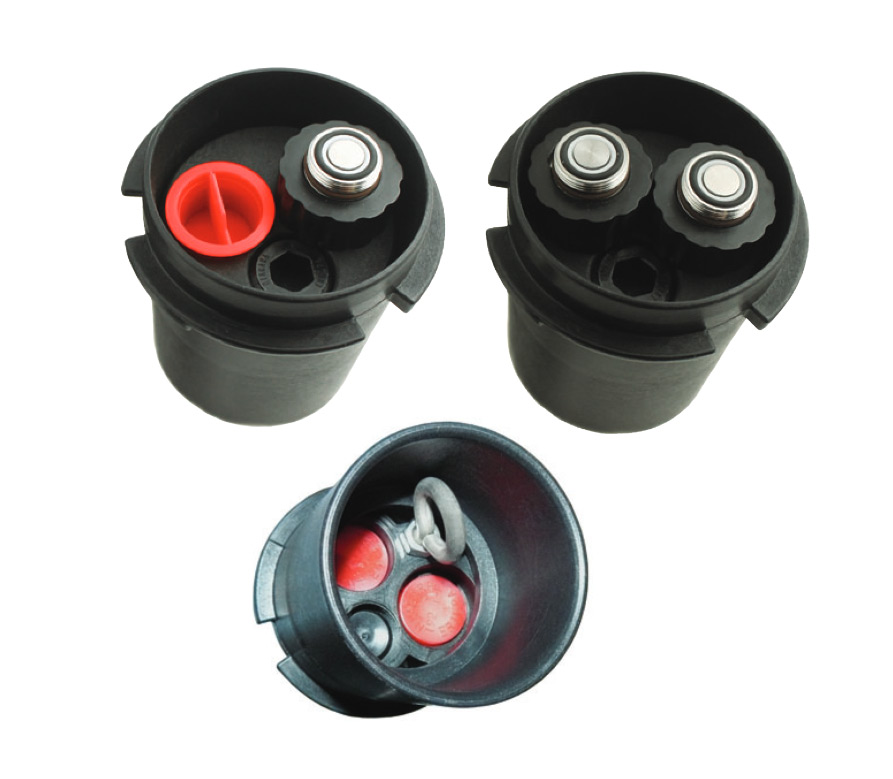

Testa pozzo lucchettabile

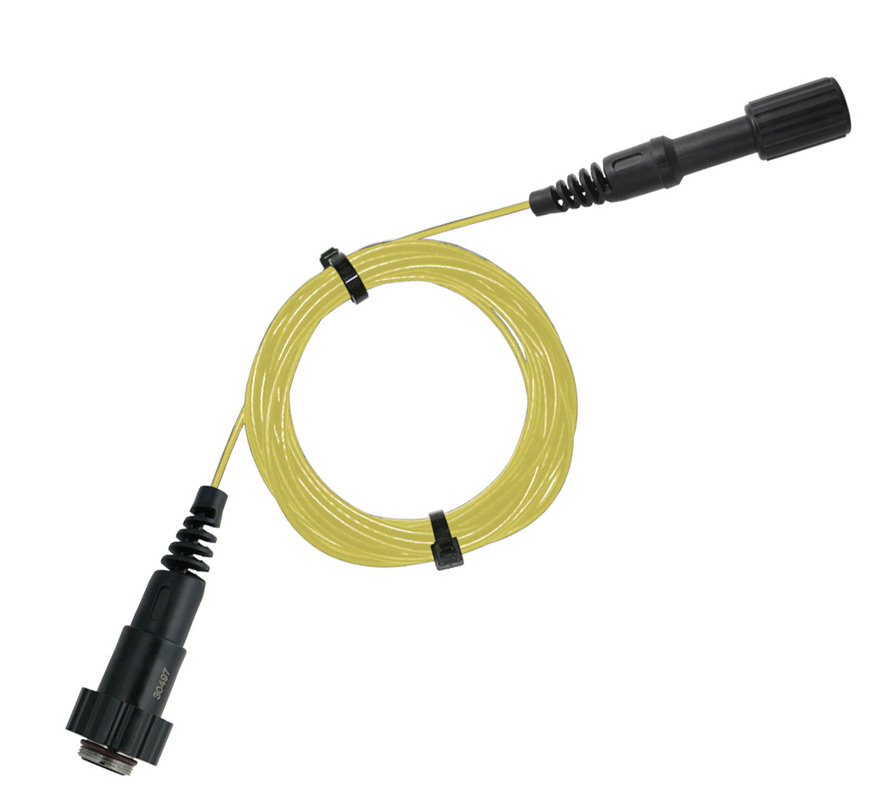

Cavo ottico di lettura diretta

"Biofoul Screen" - schermo di protezione contro le incrostazioni

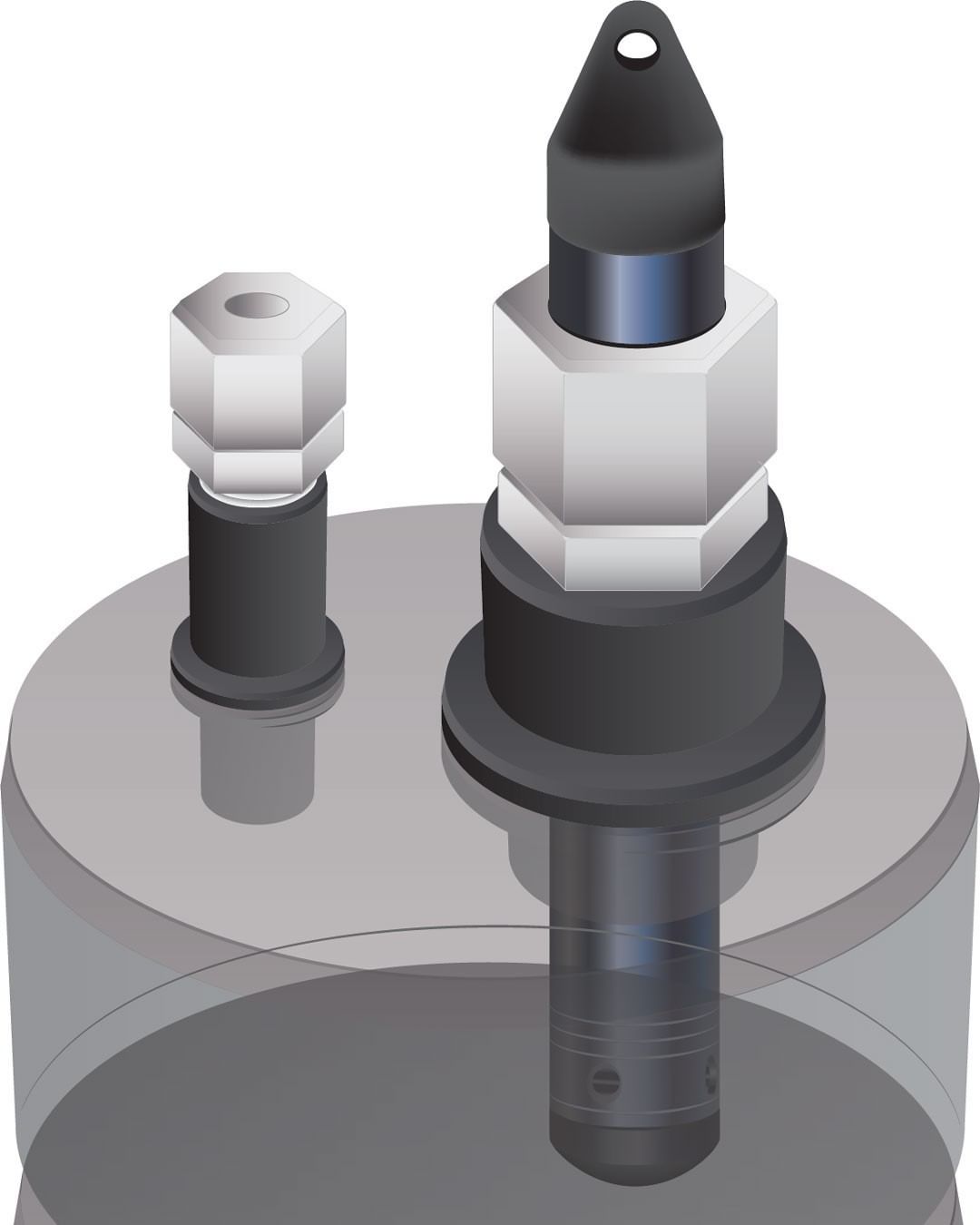

Adattatore a compressione per pozzi artesiani

Credits:

immagini e schede tecniche sono proprietà di Solinst Canada Ltd.
